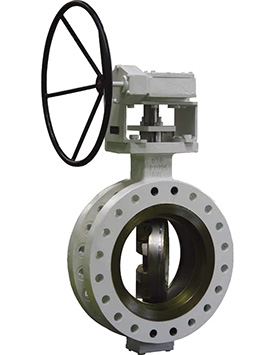

三偏心蝶阀的特点

2020-07-02

  三偏心蝶阀属于旋转阀, 其三偏心都放在了阀板上。在阀门制作过程中, 阀板的外边缘采用部分外球面结构 , 外偏心球面经抛光处理达到粗糙度R a 04, 球面镀铬或堆焊司太莱合金, 硬度达HRC 45~ 60。三偏心碟阀耐压最高达到26MPa, 耐温低至- 196 ℃ 、高达700 ℃ , 密封达到零泄漏。可见正是由于三偏心蝶阀创新的结构特性使其具有了如下主要特点。


  1.集调节切断于一身, 操控性强。

  新型三偏心蝶阀设计上采用双重安全构造,为防止因受流体压力、温度的影响而引起的蝶板变形、阀杆错位、密封面咬合, 在蝶板上下侧分别装有两个各自独立的止推环, 从而保证了阀门在任何工况下的正常工作; 为防止阀杆破损、飞出而造成突发事故, 在阀门下端内外两处设计了各自独立的阀杆飞出防止机构。

  2.无死区设计,开启力矩小。

  三偏心蝶阀阀板形状为椭圆形锥体, 其表面堆焊硬质合金, 耐磨性极好, 浮动式U 型不锈钢阀座具有自动调整中心的功能。当阀门打开时,椭圆形圆锥体密封面阀板先脱离U 形弹性阀座,然后再旋转; 关闭时阀板旋转, 在偏心轴的作用下阀板向弹性阀座进行自动调整中心, 对阀座施压使阀座变形直到阀座与阀板椭圆形圆锥密封面紧密吻合。做到了阀门开关时蝶板不刮擦阀座, 阀杆的扭矩通过蝶板直接传递至密封面, 开启力矩小, 从而杜绝了打开阀门时常见的跳跃现象, 即根除了死区(不感带)。这种无死区设计使三偏心蝶阀几乎可以从0 开度开始即进入可调控区域,直至90开度, 其调控比最高可高达1001 以上,为一般蝶阀的2倍。

  3.零泄露、耐高温高压。

  三偏心的最大特点就是从根本上改变了密封构造, 不再是位置密封, 而是扭力密封, 即不是依靠阀座的弹性变形, 而是完全依靠阀座的接触面压来达到密封效果。这种密封结构使三偏心蝶阀可以做到硬密封V I级, 达到真正的零泄露。同时, 由于金属阀座的选用和面密封的结构特性, 耐高温高压的问题也迎刃而解。此外, 三偏心蝶阀由于采用了本体阀座构造,使阀门结构更加紧凑, 并且减少了阀座直接接触介质的机会, 降低了阀座受冲蚀的程度, 还可有效地防止介质中的微小固形物的影响和热膨胀所可能引起的密封面咬合, 从而延长了阀座的使用寿命。新型三偏心蝶阀不但本体阀座可以更换, 而且蝶板密封面与蝶板是独立的, 蝶板密封面可也可以更换, 使维修成本大大降低。
